双视点LED显示系统

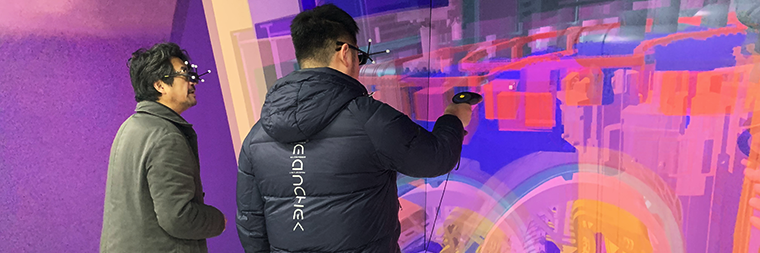

双视点立体LED技术就是利用LED的高显示带宽特点，同时输入A、B两路 120Hz立体视频信号，并将它们合成为240Hz信号后输出。通过对立体信号发射器工作时间段的分组，使两副立体眼镜能分别独立观测这两个立体信号，即A眼镜只能看到A立体视频信号，B眼镜只能看到B立体视频信号。这项技术对VR应用（尤其是在CAVE显示环境下）有重要的意义。通过使用双视点技术，使同一个VR环境可以同时存在两个被追踪的视点，这样操作者和观察者都拥有了正确的视点，从而极大提高了系统的沉浸感受度。

工作原理描述

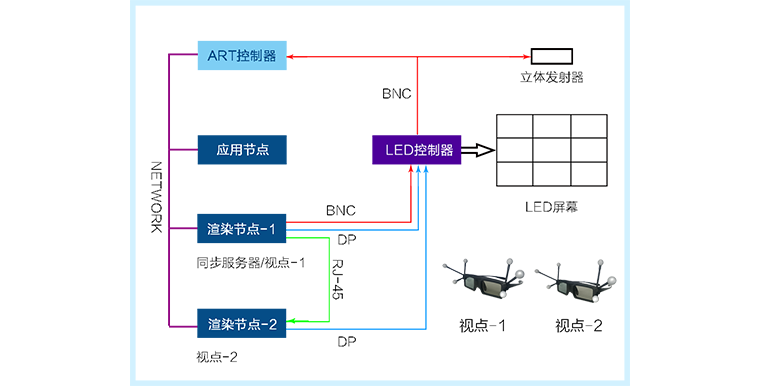

双视点立体LED显示系统是由RBD研制的高度定制化的解决方案，其主要包括定制化LED控制器、定制化立体发射器、2副定制的立体眼镜。下图描述的是双视点立体LED显示系统的基本工作原理。如有特别的定制需求，请联系RBD公司。

视频信号处理：两台渲染计算机被用于分别生成两个不同的视点。它们生成的立体视频信号（1920×1080@120Hz）通过DP线传输给LED控制器。LED控制器将这两路视频信号合成为一路1920×1080@240Hz的信号并将其传送到LED屏幕。

立体信号处理：立体信号由担当同步服务器的渲染计算机输出，经由LED控制器转发至立体信号发射器。立体信号发射器将120Hz同步信号倍频成240Hz后输出。定制的一对立体眼镜可以分别独立感应两台渲染计算机生成的视频信号。
